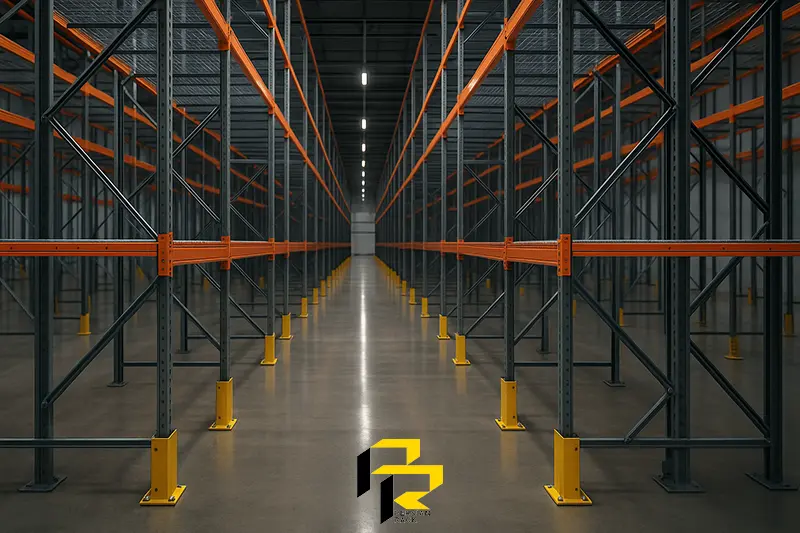

وقتی صحبت از انبارداری صنعتی میشود، قفسهبندیهای فلزی عظیمی را تصور کنید که تا سقف انبار قد میکشند. این سازههای مستحکم که به قفسه راک معروفاند، چگونه چنین وزنهای سنگینی را تحمل کرده و سالها دوام میآورند؟ پاسخ در اجزای تشکیل دهنده قفسه راک نهفته است. هر قفسه راک متشکل از قطعات و لوازم مختلفی است که هماهنگ با هم کار میکنند تا یک سیستم ذخیرهسازی ایمن و کارآمد بسازند. در این مقاله به بررسی قطعات قفسه راک میپردازیم و انواع، ویژگیها، مزایا و نکات مهم هر جزء را بهطور عمیق تحلیل میکنیم.
نکته: در شرکت پرشین راک، تمامی این قطعات قفسه راک کاملاً قابل سفارشیسازی هستند. شما میتوانید بسته به نقشه و نیاز انبار خود، ابعاد و مشخصات دلخواهتان را برای تولید قفسه سفارش دهید. با این حال، در این مقاله ما ابعاد استاندارد و رایج اجزای قفسه راک صنعتی را بررسی میکنیم تا دید بهتری نسبت به قطعات اصلی و کاربرد آنها پیدا کنید.
برای خرید قفسه راک صنعتی با چیدمان مهندسیشده و ایمنی بالا، همین حالا با کارشناسان ما به شماره 02191095542 تماس بگیرید.

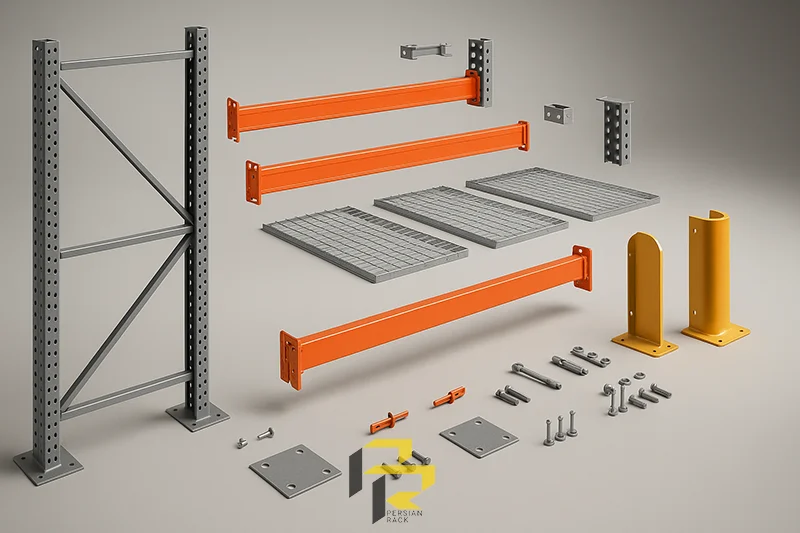

اجزای اصلی قفسه راک صنعتی
یک سیستم قفسه راک صنعتی مانند یک پازل بزرگ است که قطعات متعددی دارد. آشنایی با قطعات و لوازم قفسه راک به شما کمک میکند درک کنید هر بخش چه وظیفهای بر عهده دارد و چگونه در کنار سایر بخشها موجب پایداری و کارایی بالای قفسه میشود. در ادامه، اجزای تشکیل دهنده قفسه راک را به تفکیک معرفی کرده و نقش، جنس، اندازههای معمول و نکات هر کدام را بررسی میکنیم.
قاب راک (ستونها و فریمهای عمودی)
ستونها و پروفیل عمودی
قاب راک ستون فقرات قفسه راک است و ستونها حیاتیترین بخش از اجزای تشکیل دهنده قفسه راک بهشمار میآیند. این ستونها از پروفیلهای فولادی رولفرمشده با سوراخهای پانچشدهی منظم ساخته میشوند تا نصب بازوها در گامهای متداول 50 یا 75 میلیمتر ممکن شود. ارتفاع رایج بین ۲ تا ۱۲ متر و عمق قاب معمولاً ۴۵، ۷۰، ۹۰ یا ۱۲۰ سانتیمتر است. برای بارهای سنگین، مقاطع ۸۰×۸۰ تا ۸۰×۱۲۰ میلیمتر با ورق ST37 در ضخامت حدود ۱.۵ تا ۲.۵ میلیمتر بهکار میرود. پوشش پودری الکترواستاتیک یا گالوانیزه (در فضاهای مرطوب یا سردخانه) دوام و مقاومت خوردگی را تضمین میکند.
مهاربندهای افقی و مورب
مهاربندهای افقی و ضربدری، پیوستگی و صلبیت جانبی قاب راک را تأمین میکنند و از تاببرداشتگی، کمانش و تغییرشکل تحت نیروهای جانبی ناشی از حرکت لیفتراک یا لرزشهای محیطی جلوگیری مینمایند. این قطعات قفسه راک بهعنوان بخشی از اجزای تشکیل دهنده قفسه راک معمولاً با پیچومهرههای مقاوم یا اتصالات پرچی به ستونها متصل شده و مطابق نقشه مهندسی در فواصل محاسبهشده نصب میشوند تا توزیع تنش یکنواخت گردد. انتخاب الگوی مهاربندی به ارتفاع قاب، طول دهانه و ظرفیت طبقات وابسته است؛ در سازههای بلندتر، تراکم و زاویه مهاربندها برای کنترل دریفت و افزایش ایمنی، در مسیر تجهیز انبار با قفسه راک بهصورت دقیقتری طراحی میشود.
کفی ستون، صفحه تراز و رولبولت
در پای هر ستون، کفی فولادی ضخیم سطح تماس با بتن را افزایش داده و بار متمرکز را به سطحی گستردهتر منتقل میکند؛ این قطعه بهکمک رولبولت یا انکر مکانیکی یا شیمیایی به کف مهار میشود تا از لغزش و واژگونی جلوگیری گردد. در کفهای ناهموار، صفحات تراز (شیم) زیر کفی قرار میگیرند تا قاب دقیقاً شاقول شود و توزیع بار بهینه بماند. انتخاب قطر و عمق سوراخکاری، رده انکر و تعداد بولتها باید بر اساس ظرفیت طراحی تعیین شود؛ پایش دورهای سفتی اتصالات پایه، بخش جدی از نگهداری ایمن اجزای تشکیل دهنده قفسه راک است
بازوهای راک (تیرهای افقی قفسه)
ساختار و مقطع بازوی راک

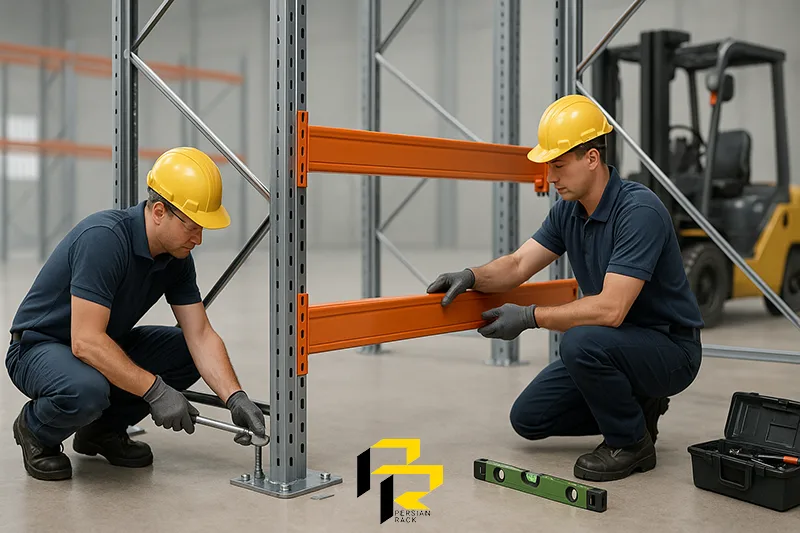

بازوی راک عضو افقی کلیدی در اجزای تشکیل دهنده قفسه راک است که دو قاب را بههم متصل میکند و بستر قرارگیری پالت را میسازد. جنس آن فولادی و مقطع میتواند قوطی مستطیلی، رولفرم یا سیگما باشد؛ برای دهانههای بلند یا بار سنگین از بازوی تقویتشده (دو پروفیل یا خمهای تقویتی) استفاده میشود. هر طبقه معمولاً دو بازو (جلو و عقب) دارد و اتصالشان به ستونها کلیپی و یا کشویی است تا مونتاژ سریع و ایمن باشد؛ این بخش از قطعات قفسه راک نقشی تعیینکننده در صلبیت طبقه دارد و در بررسی قطعات قفسه راک باید متناسب با ظرفیت واقعی انتخاب شود تا خطرات رایج در قفسه بندی انبار مانندجداشدن بازو یا تمرکز تنش رخ ندهد.
طول، فواصل نصب و انعطافپذیری
طول بازو بر اساس عرض دهانه انتخاب میشود: در راک سبک معمولاً ۱۲۰ سانتیمتر و در نیمهسنگین و سنگین ۱۸۰، ۲۳۰، ۲۵۰ تا ۲۷۰ سانتیمتر (برای استقرار دو پالت یورو کنار هم) رایج است. ارتفاع هر طبقه با جابهجایی بازوها در گامهای ۵ یا ۷٫۵ سانتیمتری تنظیم میشود تا فضای عمودی بهینه گردد. این انعطاف، هماهنگی قفسه با تغییر ارتفاع کارتنها را ممکن میکند و در بررسی قطعات قفسه راک یکی از مزیتهای کلیدی سیستم انتخابی محسوب میشود.
قفل اطمینان، اتصال و ظرفیت بار
پس از نشستن قلاب بازو (معمولاً با ۳ تا ۵ ناخن) داخل ستون، قفل اطمینان بازو پین یا ضامن فنری از جداشدن تصادفی جلوگیری میکند. ظرفیت هر جفت بازو بسته به طراحی متغیر است؛ در راک سنگین حدود ۱۰۰۰ تا ۳۰۰۰ کیلوگرم و در راک سبک حدود ۲۰۰ تا ۵۰۰ کیلوگرم در هر طبقه. رعایت ظرفیت مهندسیشده، انتخاب ضخامت صحیح و بازبینی دورهای اتصالات پایههای ایمنی بهرهبرداریاند. رنگ استاندارد بازوها معمولاً نارنجی است تا خوانایی و ایمنی سازه افزایش یابد و قطعات لوازم قفسه راک بهصورت متمایز دیده شوند.
کفپوش یا پانل (سطوح قفسه)
نقش و کارکرد کفپوش قفسه راک
کفپوش قفسه راک سطحی یکنواخت بر روی بازوهای افقی ایجاد میکند تا چیدن کارتنها و اقلام غیرپالتی با ایمنی و دسترسی بهتر انجام شود. در پالتراک سنگین ممکن است کفپوش حذف و پالت مستقیماً روی بازوها قرار گیرد، اما در پانلراک و نیمهسنگین حضور کفپوش، بهرهوری و نظم را افزایش میدهد. این جزء از اجزای تشکیل دهنده قفسه راک با تثبیت بارهای ریز و نامنظم، از لغزش و تمرکز تنش جلوگیری کرده و چیدمان را استاندارد میکند.
انواع کفپوش
رایجترین گزینه، پانلهای فلزی خمکاریشده است که بین دو بازو مینشینند و بخشی از عمق را پوشش میدهند؛ بادواماند و برای بارهای سنگین مناسب، و بهعنوان بخشی از اجزای تشکیل دهنده قفسه راک پایداری طبقه را افزایش میدهند. نوع چوبی یا نئوپان برای کاربری سبک بهکار میرود و سطحی صاف اما حساستر به رطوبت و آتش دارد. کفپوش توریِ گالوانیزه با عبور نور و هوا، نظافت و یکنواختی دما را بهبود میدهد و در سردخانه ترجیح دارد. در جمعبندی، انتخاب درست این قطعات قفسه راک با تکیه بر بررسی قطعات قفسه راک و شرایط محیطی ریسک سقوط کالا در انبار را به حداقل میرساند و کارایی راک را حداکثر میکند.
ابعاد، ظرفیت و الزامات ایمنی
ابعاد کفپوش تابع عمق و دهانه است؛ برای مثال عمق ۹۰ سانتیمتر معمولاً با سه پنل ۳۰ سانتیمتری تکمیل میشود و در دهانه ۱۲۰ سانتیمتری، طول پنل متناسب انتخاب میگردد. ظرفیت هر پنل به طراحی و ضخامت بستگی دارد و باید با ظرفیت طبقه همخوان باشد؛ در پانلراک نیمهسنگین، پنلها غالباً بدون پیچ روی بازو مینشینند و جابهجایی سریع دارند. برای ایمنی، اضافهبار ندهید، کیفیت ساخت راستیآزمایی شود و نگهداری دورهای اجزای تشکیل دهنده قفسه راک رعایت گردد.
رابط پشت به پشت (اتصالدهنده قابها)
رابط پشتبهپشت در ردیفهای دوبل قفسه پالتراک، دو قابِ قرارگرفته پشتِ هم را با یک پروفیل افقی به هم متصل میکند تا فاصلهی ثابت و ایمن میان دو پشت حفظ شود و کل ردیف رفتاری یکپارچه پیدا کند. طول رابط بر اساس عمق قابها انتخاب میشود؛ برای دو قاب با عمق ۱۰۰ سانتیمتر معمولاً فاصلهای در حدود ۲۰ سانتیمتر میان دو پشت باقی میگذارند تا از برخورد پالتها جلوگیری شود.
این قطعه فولادی در ارتفاعهای مختلف (معمولاً میانه و نزدیک به بالای قاب) نصب میشود تا سختی جانبی و پایداری سازه افزایش یابد و از فاصلهگرفتن یا نوسان قابها در اثر بارگذاری و حرکت لیفتراک جلوگیری شود. به عنوان بخشی از اجزای تشکیل دهنده قفسه راک، رعایت فواصل و محل نصب رابطها باید بر مبنای نقشه مهندسی انجام شود.
وجود رابط پشتبهپشت علاوه بر تثبیت فاصله، در وضعیتهای بار نامتقارن نیز حیاتی است؛ وقتی یک سمت ردیف دوبل پُر و سمت دیگر خالی است، رابطها نیروها را بین دو قاب توزیع میکنند و خطر خمشدگی یا واژگونی را کاهش میدهند. در کنار این قطعات قفسه راک میتوان از رابط دیواری هم بهره برد، اما اتصال به دیوار صرفاً نقش تکمیلی دارد و مهار اصلی سازه باید با رولبولت به کف بتن انجام شود. تعداد رابطها معمولاً با قد قفسه تناسب دارد و برای هر حدود دو متر ارتفاع، یک ردیف رابط توصیه میشود.
رنگ و پوشش رایج نارنجی با رنگ پودری یا گالوانیزه است و تولید در طولهای متنوع، امکان انطباق با عمقهای مختلف قاب را فراهم میکند. در چارچوب اجزای تشکیل دهنده قفسه راک، انتخاب صحیح نوع و جانمایی رابطها تضمین میکند ردیفهای دوبل با الزامات ایمنی در طیف متنوعی از انواع قفسه بندی فلزی همخوان بمانند.
قفل بازو و اتصالات پیچ و مهرهای
اتصالات و قفلهای ایمنی در زمره حساسترین بخشهای ریزِ اجزای تشکیل دهنده قفسه راک هستند؛ قفل اطمینان بازو (پین یا ضامن فنری) پس از نشستن قلاب بازو در ستون، جداشدن تصادفی را منتفی میکند و پیچومهرههای پرمقاومت (حداقل گرید 8.8) اتصال مهاربند به ستون، پشتبندها و متعلقات جانبی را پایدار نگه میدارند.
هرگونه لقی در این قطعات لوازم قفسه راک زیر بارهای دینامیکی تشدید شده و میتواند به دررفتگی یا شکست منجر شود؛ بنابراین کنترل گشتاور بستن، بازبینی مجدد پس از مونتاژ و پایش دورهای ضروری است. در سیستمهای مدرن، طراحی فاقوزبانه و اتصالات کلیپسی تعداد پیچها را کاهش میدهد و نصب و جابجایی را سریع میکند، بااینحال کیفیت قفلهای ایمنی و تکمیل بودن اقلام تحویلی باید هنگام خرید بررسی و تأیید شود.
محافظهای ایمنی قفسه راک (ستون، قاب و کالا)
در محیطهای صنعتی، قطعات محافظتی قفسه راک بخشی جداییناپذیر از اجزای تشکیل دهنده قفسه راک هستند؛ این متعلقات ضربهها را جذب میکنند، فاصلههای ایمن را حفظ مینمایند و ریسک واژگونی یا سقوط کالا را کاهش میدهند. هدف، حفاظت همزمان از سازه و محموله است تا عملکرد روزانه انبارداری بدون توقف و خسارت پیش برود.
- محافظ ستون: قطعه فولادی L/U شکل در پای ستون؛ مهار با رولبولت؛ جذب ضربه لیفتراک؛ ارتفاع معمول ۳۰–۵۰cm؛ رنگ هشداردهنده زرد یا نارنجی.
- محافظ قاب: گارد انتهای ردیف با عرض بزرگتر از قاب؛ جلوگیری از کجشدن ستون در برخوردهای جانبی.
- توری محافظ (پشتبند توری): شبکه فلزی پشت قفسه؛ ممانعت از سقوط اقلام ریز؛ چشمه معمول ~۵×۵cm؛ مناسب ردیفهای کنار دیوار.
- محافظ پشت قفسه (پشتبند افقی): ردیف میله افقی؛ سپر سقوط پالتهای بزرگ وقتی توری لازم نیست.
- تابلو و برچسب راهنما: نمایش کد ردیف و ظرفیت مجاز هر طبقه؛ جلوگیری از اضافهبار و تسهیل مسیریابی کارکنان.
تعبیه این قطعات لوازم قفسه راک در نقشه و برآورد خرید (BOQ) هزینهای اندک در برابر پیشگیری از خسارتهای بزرگ است. نصب بر پایه رولبولتهای کف، انتخاب پوشش مناسب (رنگ پودری یا گالوانیزه)، و پایش دورهای الزامی است؛ ما در پرشین راک این اقلام را در طولها و رنگهای استاندارد عرضه میکنیم تا با عمق و ارتفاع سازه شما منطبق شود.
پالتها و نگهدارندههای ویژه

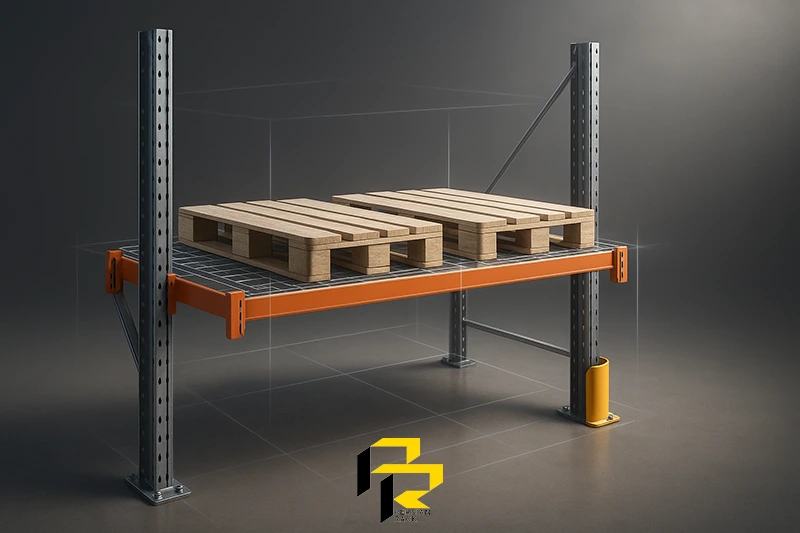

پالت هرچند جزو سازه نیست، اما نقش تعیینکنندهای در طراحی و بهرهبرداری از اجزای تشکیل دهنده قفسه راک دارد. پالتهای استاندارد چوبی یا پلاستیکی سکوی جابهجایی کالا با لیفتراکاند و قفسه پالتراک طوری طراحی میشود که پالت مستقیماً روی بازوها بنشیند؛ بنابراین عرض دهانه و عمق قاب دقیقاً بر اساس ابعاد پالت تعریف میشود. برای نمونه، در پالت یورو ۸۰×۱۲۰ سانتیمتر معمولاً عمق قاب حوالی ۱۰۰ سانتیمتر و طول بازو نزدیک ۲۷۰ سانتیمتر انتخاب میشود تا دو پالت کنار هم قرار گیرند. این همترازی علاوه بر افزایش ایمنی بارگذاری، در فرآیندهای اتوماسیون انبار دقت جانمایی و رهگیری را بالا میبرد و بازدهی کل قطعات قفسه راک را بهینه میکند.
فراتر از پالت تخت، نگهدارندههای تخصصی مانند باکسپالت فلزی، قفس مشبک، پالت بشکه و پالت لاستیک، کاربری قفسه راک را کامل میکنند و برای اقلام ریز یا فرمهای خاص، چیدمان ایمن میسازند. در پرشین راک، همراه با قفسههای فلزی، این متعلقات نیز عرضه میشود تا بستهای کامل برای تجهیز انبار فراهم گردد؛ بااینحال، پیش از بارگذاری کالاهای غیرمعمول باید اطمینان یابید که اجزای تشکیل دهنده قفسه راک و متعلقات انتخابی واقعاً برای آن کاربرد طراحی شدهاند و ظرفیت مهاری لازم را دارند؛ در صورت نیاز، از مشاوره فنی بهره بگیرید تا انتخاب شما استاندارد، ایمن و سازگار باشد.
نکات مهم در انتخاب و نگهداری اجزای قفسه راک
برای جمعبندی، اینها توصیههای عملی کوتاه و دقیق برای خرید، استفاده و نگهداری قفسه پالتراک هستند تا بهرهوری بالا، ایمنی پایدار و عمر مفید همهی اجزای تشکیل دهنده قفسه راک حفظ شود.
- برآورد ظرفیت: وزن واقعی بار را بسنجید و ظرفیت هر طبقه را با حاشیه اطمینان انتخاب کنید (مثلاً برای پالت ۱ تنی، حداقل ۱.۲ تُن برای هر طبقه).
- کیفیت و استاندارد: ضخامت ورق، کیفیت جوش، پوشش رنگ و گواهیهای تست بار راستیآزمایی شود؛ از تولیدکننده معتبر خرید کنید.
- طراحی راهرو و تجهیزات: عرض راهروها با شعاع گردش لیفتراک هماهنگ و ارتفاع قفسه کمی پایینتر از ارتفاع مفید سالن لحاظ شود تا تداخل با تاسیسات رخ ندهد.
- ایمنی بهرهبرداری: آموزش اپراتورها، برچسبگذاری ظرفیت هر طبقه و بارگذاری متقارن (مرکز عمق) الزامی است؛ اضافهبار ممنوع.
- بازرسی دورهای: برنامهی ماهانه برای کنترل ستون، پیچومهره پایه و مهاربند، قفل بازو، کفپوش و محافظها؛ قطعه آسیبدیده بلافاصله تعویض شود.
- انعطاف و توسعه: فضای رشد و ظرفیت رزرو پیشبینی کنید؛ از مدولار بودن قطعات قفسه راک بهره ببرید و سازگاری سوراخ الگو را حفظ کنید.
با اجرای این چکلیست، سیستم شما سالها پایدار میماند؛ انتخاب دقیق و نگهداری اصولیِ قطعات لوازم قفسه راک ریسک عملیاتی را کاهش میدهد و بازگشت سرمایهی تجهیز انبار را تضمین میکند.
نتیجهگیری: جمعبندی و توصیهها
قفسه راک صنعتی به مثابه ستون فقرات یک انبار مدرن عمل میکند. ما در این مقاله اجزای اصلی آن از قابها و بازوها گرفته تا اتصالات ریز و قطعات ایمنی را به تفصیل بررسی کردیم. دیدیم که هر قطعه قفسه راک چگونه وظیفهای بر عهده دارد و ترکیب هنرمندانه این قطعات با یکدیگر است که چنین سازه مستحکمی را شکل میدهد. نکات کلیدی را به خاطر داشته باشید: ستونهای قوی با مهاربندی مناسب، بازوهای ایمن با قفل اطمینان، کفپوشهای متناسب با بار، اتصال محکم به زمین و محافظت در برابر ضربه، همگی برای یک سیستم قفسهبندی موفق ضروریاند.
